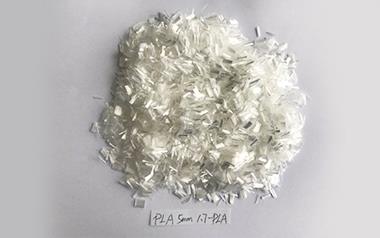

?

      聚乳酸纖維由乳酸或其丙交酯縮聚紡絲而成，具有無毒性和生物降解性因而在生物醫(yī)學(xué)領(lǐng)域的使用尤其引人矚目。

增強聚乳酸功能性的辦法

       為了充分利用 PLA 纖維優(yōu)良的性能，需要在 PLA 纖維中增加功能性，如抗菌性、耐熱性等。

       目前國內(nèi)外針對 PLA 纖維增加功能性方面有許多辦法 ，分為物理改性、化學(xué)改性等辦法。

        物理改性主要是母粒法，基于此，這兒供給了一種新的制備辦法！

共混抗菌聚乳酸纖維

1、試樣制備

將純PLA切片放在80℃真空枯燥箱中枯燥4 h，然后與載銀磷酸鋯粉末均勻混合，勻速放入在氮氣保護下的雙螺桿擠出機中，PLA 切片與載銀磷酸鋯粉末質(zhì)量分?jǐn)?shù)分別為80% 和20%。共混物經(jīng)過擠出機水平安裝的出口模構(gòu)成條狀熔融物，經(jīng)水浴冷卻，經(jīng)過一個枯燥段，用強制通風(fēng)吹除水分，然后將條料送至造粒機，制成PLA／載銀磷酸鋯母粒。共混造粒制備工藝參數(shù)如表1 所示。

2、共混聚乳酸纖維

將枯燥后的純PLA 切片和高濃度PLA／載銀磷酸鋯母粒，按照表2 進行配比，獲得共混切片PLA1，PLA2，PLA3，PLA4，再放入80℃真空枯燥箱中枯燥4 h，使共混切片含水量降低至0.005%，然后進行熔融紡絲。熔體紡絲加工參數(shù)如下：噴絲板孔數(shù)48；噴絲板孔徑0.25 mm ；泵供量33.6 cm3／min ；紡絲速度1 000 r／min ；冷卻條件為側(cè)吹風(fēng)，25℃冷卻。在相同紡絲工藝條件下熔紡制備初生純PLA，PLA1，PLA2，PLA3，PLA4 纖維。

抗菌機理：

1，溶出的銀系離子與蛋白質(zhì)和其他細胞臨界區(qū)中的半胱氨酸作用，引起細菌失活；

2，引起鉀離子(K+)從細胞膜中泄露，然后損壞了細菌的傳輸和呼吸系統(tǒng)；

3，打亂細胞的正常增加；

4，進入細胞內(nèi)部與與帶負電荷的脫氧核糖核酸作用引起核酸損壞口。

除此之外，磷酸鋯也為聚乳酸增強增韌阻燃等功能性方面的設(shè)計供給了新的可行性。

（文章部分圖片與內(nèi)容來自網(wǎng)絡(luò)，如有侵權(quán)，請聯(lián)絡(luò)刪除。）
